- Manyleb Safonol ASTM A106 ar gyfer Pibell Dur Carbon Di-dor ar gyfer Gwasanaeth Tymheredd Uchel

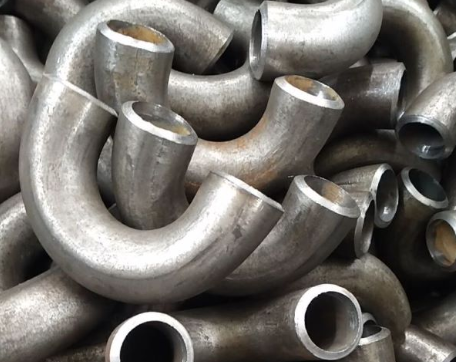

Y fanyleb ar gyfer pibell ddur carbon di-dor ar gyfer gwasanaeth tymheredd uchel yw ASTM A106 Gradd B. Mae'r deunydd pibell wedi'i nodi gan y dynodiad Dosbarth B. Mae penelin 180 gradd yn ffitiad pibell gyda phenelin 180 gradd a ddefnyddir i ymuno â dwy bibell ar y ddau ben, a thrwy hynny newid cyfeiriad y llif 180 gradd. Mae penelinoedd fel arfer yn cael eu ffurfio trwy blygu hyd o bibell syth gydag offer arbenigol sy'n defnyddio pwysau a gwres i gyflawni'r crymedd angenrheidiol. Mae'r cynnyrch gorffenedig yn benelin di-dor wedi'i wneud o'r un deunydd â'r bibell wreiddiol.
Mae troadau ASTM A106 gradd B 180 gradd U yn cael eu cynhyrchu o ddur carbon di-dor gyda nodweddion mecanyddol eithriadol megis cryfder tynnol uchel, caledwch, a gwrthsefyll cyrydiad ac ocsidiad. Oherwydd y rhinweddau hyn, mae'n ddeunydd rhagorol i'w ddefnyddio mewn cymwysiadau tymheredd uchel a gwasgedd uchel.
Yn unol â manylebau'r cleient, gall TS gynhyrchu troadau ASTM A106 gradd B 180 gradd U yn ogystal â gwahanol fathau o benelinoedd, megis penelinoedd 45 gradd a 90 gradd.
Manyleb ASTM A106 Gradd B 180 gradd U Bend
| Manylebau | ASTM A106/ASME SA106 |
| Gradd | Gr.B |
| Deunydd | Dur Carbon |
| Diamedr y tu allan | 33.4 mm |
| Trwch wal | 3.38 mm |
| Hyd | 226 mm |
| Diwedd Syth | 50mm a 50mm |
| Telerau Talu | T/T, L/C |
| Amser Cyflenwi | Yn ôl y maint sydd ei angen |
ASTM A106 Gradd B 180 gradd U Bend
Cyfansoddiad Cemegol ( y cant ) o Bend ASTM A106 Gradd B 180 gradd U
| CYFANSODDIAD CEMEGOL ( cant ) | ||||||||||
| Safonol | C, uchafswm | Mn | P, uchafswm | S, max | Si, min | Cr, max | Ni, max | Mo, max | Cu, max | V, uchafswm |
| ASTM A106 Gr.B | 0.30 | 0.29-1.06 | 0.035 | 0.035 | 0.10 | 0.40 | 0.40 | 0.15 | 0.40 | 0.08 |
Cynhelir llawer o brofion yn ystod y broses weithgynhyrchu i warantu bod penelinoedd gradd B 180 ASTM A106 yn bodloni'r meini prawf gofynnol. Mae'r prawf cyntaf yn archwiliad cemegol, sy'n cadarnhau bod cyfansoddiad deunydd y bibell o fewn yr ystod benodol. Mae'r ail brawf yn brawf mecanyddol sy'n pennu cryfder tynnol, cryfder cynnyrch, ac elongation y bibell.
Y prawf arholiad annistrywiol (NDE) yw'r mwyaf arwyddocaol ar gyfer penelinoedd ASTM A106 Gradd B 180 gradd oherwydd ei fod yn canfod unrhyw ddiffygion arwyneb neu fewnol a allai effeithio ar gyfanrwydd y penelin. Mae profion uwchsonig, profion gronynnau magnetig, profion radiograffeg, a phrofion treiddiad hylif yn rhai o'r technolegau sydd ar gael ar gyfer profion NDE. Yn ogystal â phrofion NDE, gellir archwilio penelinoedd ASTM A106 Gradd B 180 gradd yn weledol am ddiffygion ymddangosiadol megis craciau, pyllau, neu annormaleddau arwyneb. Efallai y bydd penelinoedd hefyd yn destun prawf hydrostatig, sy'n asesu eu gallu i ddwyn pwysau trwy eu llenwi â dŵr a'u gwasgu i lefel a bennwyd ymlaen llaw.
Mae penelin gradd B 180 gradd ASTM A106 yn barod i'w osod yn y system bibellau unwaith y bydd wedi cwblhau'r holl brofion gofynnol. Mae penelinoedd fel arfer yn cael eu weldio neu eu edafu i'r bibell y maent yn cysylltu â hi, a rhaid cymryd gofal i sicrhau nad yw'r weithdrefn weldio neu edafu yn amharu ar gyfanrwydd y penelin.
