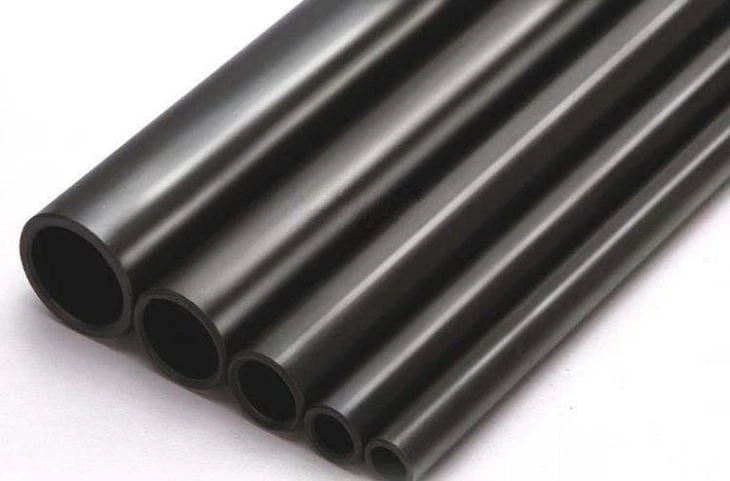

Tiwb Hydrolig Ffosffadig

EN 10305-4 Tiwbiau Dur Ffosffad Du

EN10305-4 E235 + N / DIN1630 St37.4 Tiwbiau Dur Ffosffad Du

Tiwbiau dur trylwyr di-dor ar gyfer defnydd hydrolig

Disgrifiad:

tiwbiau dur cywasgedig oer di-dor wedi'i galfanedig neu ffosffad ar gyfer llinellau hydrolig a niwmatig gyda gwell amddiffyniad cyrydiad.

Toleranau: yn ôl EN 10305-4 "Tiwbiau dur ar gyfer cymwysiadau manwl - Amodau cyflenwi technegol - Rhan 4: Tiwbiau tywallt oer heb ei dorri ar gyfer systemau pŵer hydrolig a niwmatig".

Gradd ddur: E235 (St-35 / 37.4)

Amod cyflwyno: + N (NBK) wedi'i normaleiddio o dan awyrgylch dan reolaeth.

Triniaethau wyneb:

Gorchudd ffosffad mewnol ac allanol;

Tiwbiau wedi'u galfanio yn allanol gyda gorchudd sinc o 8 i 12 μm ac wedi hynny yn rhydd o chrome VI sydd wedi'i drosglwyddo (arian glas neu lydan).

Crynodeb o Rhoi Prosesau: dur carbon ansawdd → darlunio oer → triniaeth gwres llachar heb ocsidiad (statws NBK) → profion nondestructive. Yn y wal yn ymestyn ac yn tu mewn i fflysio o dan y pwysedd uchel → capio plastig ar y ddau ben → Ffosffadio → Gorchuddion gwrthglust y tu allan i'r wyneb → Bwndeli

Prif Nodweddion: cywirdeb uchel, disgleirdeb ardderchog, dim oxidization ar y waliau allanol a mewnol ar ôl triniaeth wres, glanweithdra uchel y tu mewn i'r wal. Gall y tiwb dur sefyll pwysau uchel. Dim difrod ar ôl plygu oer, dim crac ar ôl torri a fflatio. Gellir gwireddu'r ffurfio a pheiriannu geometrig cymhleth. du llachar. Caiff y lliw ei ddosbarthu'n unffurf ar wyneb y tiwb. Mae gan y tiwb eiddo da o antirust

Prif Gais: i'w ddefnyddio mewn system hydrolig, automobile ac yn yr achlysur lle mae angen manwl gywirdeb, disgleirdeb, glanweithdra ac eiddo mecanyddol y tiwb.

Prif raddau

ST35, ST45, ST52, E215, E235, E355, ac ati

Statws Cyflawni:

NBK (+ N) + Black Phosphating

Manylebau:

Diamedr allanol x trwch wal

6 ~ 76 x 1 ~ 8mm

Gyda thiwb dur di-dor wedi'i dynnu gan DIN o dechnoleg pur o gynhyrchion dur ysgafn gyda ffosffad, gydag mewnforion o ddur hylif linhua amgylcheddol ar gyfer ffurfio ffilmiau ffosffadu wal fewnol ac allanol, ffosffadu du, trwy'r ffilm ffosffadu o amsugno microporous oer-type, ar gyfer blocio fel llwch dwr.

Gall y math hwn o tiwbiau dur fodloni gofynion arbennig tiwbiau dur manwl gywir a gorffen a ddefnyddir mewn amrywiol grefftau; gyda'r eiddo mecanyddol sy'n addas i'r blygu ar unrhyw ongl ac sy'n gallu dwyn pob math o bwysedd uchel, plygu oer, tiwb ac ehangu , cleisio, grym tynnol, grym effaith, ac ati; heb unrhyw grisiau neu graciau, heb raddfa ocsideiddio ar wal tu mewn neu allanol y tiwbiau; heb achosi unrhyw rwystr i'r llwybrau niwmatig, hydrolig ac olew; mae'r ymestyniad a chryfder y tiwbiau dur yn ddelfrydol iawn. Mae ystod OD o 4MM i 76mm.WT yn amrywio o 0.5MM i 6MM. Gall goddefgarwch OD o'n melin reoli yn + -0.08mm i + _0.05mm, Mae ein cynnyrch yn ansawdd da, Rydym yn cynhyrchu tiwb dur di-dor a chasglwyd oer manwl gywir. Am ansawdd gorau'r cynhyrchion a ddarparwyd gennym, rydym eisoes wedi sefydlu perthynas gydweithredol hirdymor gyda'r cwmnïau byd-enwog: Benteler a ContiTech AG, Rydym hefyd wedi diddymu cyflenwr pibellau tanwydd ar gyfer BMW, Audi, Volkswagen a gweithgynhyrchwyr awtomatig byd-enwog eraill. Mae ein cynnyrch yn cael eu defnyddio'n helaeth mewn systemau hydrolig, automobile, peiriannau, peiriannau peirianneg, prif gynnyrch etc.Our: 1.DIN2391 / C, SAEJ524,5050J, EN10305-4 tiwb dur di-dor manwl dynnu 2.BK, BKS, GBK, NBK pibell tanwydd 3.Black Tiwb ffosffadig 4. Tiwbiau dur wedi'u galonogi Mae ein melin wedi pasio TS: 16949. Gellir darparu sampl rhad ac am ddim.

Nodwedd Cynnyrch

Mae dur gyda gwisg lliw llachar, du, dur arwynebedd, cysondeb yn ymddangosiad hardd, perfformiad da, rhwd dur.

Manyleb Cynnyrch / Modelau

DIN2391 / C, EN10305-4, SAEJ524,5050J, ASTM / A179, ASTMA519, EN17175etc

Cais

Systemau Hydrolig, Modurol, Peiriannau, Peiriannau Enin, ac ati

Gwybodaeth arall

Cyflwyno Staws: BK, BKW, BKS, GBK, NBK

Prif Gais:

Defnyddir tiwb hydrolig ffosffadig yn bennaf mewn system hydrolig.

Peiriannau peirianneg Diwydiant offer peiriant Diwydiant hydrolig Cerbyd arbennig

Pipeline Automobile Compressor peiriannau trwm Diwydiant adeiladu llongau

Peiriant defnyddiol injan Diesel peiriant rheilffordd Peiriant mowldio chwistrellu

Offer pŵer Automobile duty trwm Creu a stampio peiriant

Prif Nodweddion:

Dim Haen Oxidation ar y Muriau Allanol a Mewnol

Dim Crack o dan Flasu a Fflatio

Dim gollyngiad o dan bwysedd uchel

Dim Gwrthdrawiad ar ôl Blygu Oer

Ardderchder Uchel Cywirdeb Uchel Goleuni Ardderchog

Enw'r cynnyrch DIN2391 10 # 8.00 * Peiriant ffosffad wedi'i dynnu oer mewn 1.00mm a ddefnyddir ar gyfer bibell olew o Automobile

Deunydd 10 #, 20 #, 45 #, Cr-Mo aloi, 16Mn, SAE1010, SAE1020, SAE1045, ST35, ST52, SKTM11, 4130 aloi, ac ati

Safon GB8163, GB8162, DIN2391, EN10305-1, EN10305-4, JIS-G3445, SAE J524, ASTM A519, ASTM A192, DIN1629

Prif faint OD: 4.0--75mm, WT: 0.70-10.0mm

Hyd fel arfer, 4000-5500mm hyd neu hyd ar hap 3000-5800mm, hyd hyd at 12,000mm

Triniaeth wres BK, BKS, BKW, GBK, NBK

Triniaeth arwyneb Tiwb bras gydag olew; ZN gwyn wedi'i orchuddio; ZM gwyrdd olew ZM wedi'i orchuddio, ffosffad du

Cais

1) llinellau / nozzlau pigiad tanwydd ar gyfer injan diesel neu gasoline;

2) tiwb CNG nwy natured cywasgedig

3) trosglwyddo gyriant: elfennau colofn llywio

4) siafftiau gêr, brêc llaw, echelinau blaen, brechwyr bagiau awyr, sefydlogwyr, caewyr sedd, olwyn blaen

gyrru siafftiau

5) rhannau pibell strwythur mecanyddol mewn automobile, beiciau modur a cherbyd

6) cylchedau hydrolig, llinellau niwmatig ac ataliad hydrolig

7) silindrau hydrolig

Tiwb dur carbon ffosffadenedig heb ei dorri'n fanwl:

▪ Safon:

DIN 2391, EN 10305-1, EN 10305-4

▪ Deunyddiau:

ST35, ST37.4, ST37, ST45, ST52, ST52.4, E235, E255, E355.

▪ Amod cyflenwi:

Black Phosphated ar ôl llachar heb ei ail.

▪ Ystod Maint:

Diamedr Allanol: 4 mm - 60 mm Trwch wal: 0.5 mm - 10 mm

▪ Prif Nodweddion:

Mae lliw du du yn cael ei ddosbarthu'n homogeneidd ar wyneb y tiwb. gyda pherfformiad gwrthiant gwrth-rust a chorydiad da.

▪ Prif Gais:

Wedi'i ddefnyddio mewn systemau hydrolig, mechines a chyfleusterau, cymwysiadau eraill sy'n gofyn am berfformiad rhwst da a gwrthsefyll cyrydiad.

Rydym yn cynnal stoc fawr o tiwbiau hydrolig mewn deunydd dur. Mae'r tiwbiau dur hyn yn unol â DIN 2391, manyleb safonol tiwbiau dur ar gyfer cymhwysiad manwl megis systemau pŵer hydrolig a niwmatig, a DIN 2445, manyleb safonol tiwbiau dur di-dor ar gyfer llwythi deinamig.

Mae tiwbiau dur ar gael mewn dau fath o ddeunydd dur, ST37.4 (E235N) a ST52.4 (E355N). Mae gwahanol ddeunyddiau'n deillio o wahaniaethau yn y pwysau gweithio y gall y deunydd wrthsefyll. Mae Gradd ST52.4 yn radd uwch o'i gymharu â gradd ST37.4, a gall gradd uwch o ansawdd deunydd leihau trwch wal a phwysau tra'n cynnal yr un pwysau gwaith.

Nodweddion Tiwbiau Dur:

Bydd graddau gwahanol o wahaniaeth yn arwain at wahaniaethau mewn nodweddion. Ar gyfer ST37.4, mae cryfder y trac yn amrywio o 340 N / mm² i 480 N / mm², tra ar gyfer ST52.4, mae'r cryfder tynnol yn amrywio o 490 N / mm² i 630 N / mm². Mae cryfder tegan uwch yn golygu pwysau gweithio uwch gyda llai o drwch wal, gan arwain at ostwng pwysau tiwb.

Mae'r ddau radd dur gwahanol hefyd yn arwain at gryfderau cynnyrch gwahanol. Y cryfder cyn lleied â phosibl ar gyfer ST37.4 yw 235 MPa ac ar gyfer ST52.4 mae'n 355 MPa. Fodd bynnag, ar gyfer tiwbiau dur sydd â diamedr allanol sy'n llai na 30MM a thrwch sy'n llai na 3.0MM, mae'r cryfder cyn lleied â phosibl yn 10 MPa is.

Mae gwahaniaethau hefyd yng nghyfansoddiad cemegol rhwng ST37.4 a ST52.4. Er enghraifft, y mwyafswm o gynnwys carbon ar gyfer ST37.4 yw 0.17%, tra bod y cynnwys carbon uchaf ar gyfer ST52.4, yn 0.22%. Bydd y cynnwys carbon uchel yn gwneud y dur yn galetach ac yn gryfach trwy driniaeth wres. Fodd bynnag, bydd hefyd yn achosi bod y deunydd dur yn llai cyffyrddadwy ac yn lleihau'r pwynt toddi.

Gorffen Tiwbiau Dur:

Mae gorffen tiwbiau o dan ST37.4 a ST52.4 yn NBK, lle mae tiwbiau'n cael eu normaleiddio, eu ffosffadio, a'u hoelio yn y tu mewn a'r tu allan. Mae cyffredinoli yn fath o broses trin gwres. Gwneir triniaeth wres i newid ei nodweddion mecanyddol megis caledwch, cryfder cynnyrch a ductility.

Yn y broses normaleiddio, caiff dur ei gynhesu i dymheredd tua 55˚C. Bydd y broses hon yn parhau dros gyfnod o amser i drawsnewid sef mireinio grawn. Yna bydd y dur yn cael ei oeri yn aer mewn tymheredd ystafell. Mae hyn yn golygu bod y dur yn dod yn gryfach ac yn galetach.

Manylebau Trydan Diamedr a Thiwb Allanol:

Mae manylebau'r trwch waliau diamedr allanol a thiwb yn unol ag EN 10305-4. Islaw Tiwbiau Dur Hydrolig Bydd llenyddiaeth yn dangos y diamedr y tu allan, y diamedr y tu mewn a'r trwch wal.

Cyflwr wyneb tiwbiau wedi'u gorchuddio â sinc

Mae sinc gyntaf wedi'i hadeiladu'n electrolitig (Zn) - yn gweithredu fel anod ac mewn amgylchedd cyrydol mae'n cywiro'n gyntaf ac mae'r metel sylfaen yn cael ei ddiogelu'n gathod yn erbyn cyrydiad. Gall y trwch haen sinc fod yn yr ystod o 5 i 30 micromedr (μm).

Gelwir ail haen yn seiliedig ar y ffolineb crome a ddefnyddir naill ai: passivation neu chromating. Ar gyfer cromio yn y gorffennol defnyddiwyd halwynau Cr + 6. Ar hyn o bryd, ni ddefnyddir y term chromating bellach, ond mae passivation, neu wedi'i seilio ar y nifer o chromites (halwynau Cr3 +) yr ydym yn sôn am chromiting.

Trydydd haen ar gyfer y cynnydd cyffredinol o wrthsefyll cotio, rydym yn defnyddio'r haen olaf o haenau sylweddau organig ar y sylfaen Si sy'n sefydlogi'r haen crôm. Gelwir y broses hon yn impregnation neu'n selio.

Norm: DIN2391 DIN2445 EN10305 DIN1630 DIN1629 ASTM A179 ASTM A106 JIS G3445

Steel Gradd: ST35 (E235) ST45 (E255) ST52 (E355) ST37.4

Amod cyflenwi: NBK (+ N) GBK (+ A) BK (+ C) BKW (+ LC) BKS (+ SR)

Diamedr y tu allan (mm): 4 ~ 200 (mm) Thickness Wal (mm): 1 ~ 20 (mm)

Prif Ddiben: System Hydrolig, Automobile

Prif gwsmer: System Hydrol enwog enwog, Automobile, Offer Trwm ac yn y blaen.

Mae TS yn cynnig tri math o diwbiau metrig di-dor ar gyfer cymwysiadau hydrolig, niwmatig ac offeryniaeth: Tiwb, ffosffad ac olew di-dor dur di-dor wedi'i dorri ar gyfer ymwrthedd cyrydiad, Tube tiwb oer di-dor, sinc Plât cromiwm-6 am ddim i ymwrthedd cyrydiad, Dur di-staen wedi'i dynnu oer tiwb, cydymffurfiaeth a manylebau deunydd

Profion a Thystysgrifau

Mae'r holl diwbiau yn destun prawf gollwng dinistriol ac fe'u marciwyd yn unol â hynny. Defnyddir y marcio hwn yn lle tystysgrif waith DIN EN 10204-2.2. Prawf Dosbarth 1 DIN EN 10216-5 Mae Tabl 7 yn berthnasol

ar gyfer tiwbiau a wnaed o ddeunydd 1.4571. Rhestrir isod Mathau Dur o Ddeunyddiau a Mecanyddol, eiddo ac amodau mecanyddol.

Addasrwydd a Weldability Weldio: Mae tiwbiau Dur St. 37.4, R Series, yn cael eu weld yn ôl technegau arferol. Heb ei argymell i weld St 37.4, R-VZ gyfres,

Siwgr Chromiwm-6 tiwbiau plated am ddim. Mae tiwbiau dur di-staen o 1.4571 yn addas ar gyfer weldio arc.

Dylid dewis y llenwad weldio yn unol â DIN EN1600 a DIN EN12072 Rhan 1 gan gymryd i ystyriaeth y math o gais a'r dechneg weldio.
